Холодильник «Океан» КШ-160
| Тип холодильника | Компрессионный | Оттаивание испарителя холодильной камеры | Естественное |
| Количество камер | 1 | ||
| Общий объем, дм3 | 160 | Расход электроэнергии при температуре воздуха 20С, Вт | 40 |
| Объем низкотемпературной камеры, дм3 | 14,9 | ||
| Температура в низкотемпературной камере, С | -12 | Габаритные размеры (ВхШхГ), мм | 1205х560х620 |
| Потребляемая мощность, Вт | 100 | Масса, кг | 68 |
Устройство холодильника
Бытовой напольный компрессионный холодильник ОКЕАН типа КШ-160 предназначен для кратковременного хранения скоропортящихся пищевых продуктов, приготовления в небольших количествах пищевого льда и охлаждения напитков и может быть использован в медицинских учреждениях для непродолжительного хранения лекарств, требующих умеренных температур.
Рис. 1 Внешний вид и устройство холодильника Океан.
Основными узлами холодильника являются: корпус-шкаф с холодильной камерой, холодильный агрегат, электрооборудование, соединительный шнур. Корпус холодильника выполнен в виде прямоугольного шкафа из листовой стали, покрытой белой эмалью.
Холодильная камера размещается внутри шкафа и изготовляется из листового ударопрочного полистирола. Она снабжена съемными полками, сосудами для мяса и фруктов. Закрывается камера дверью с резиновым уплотнителем специального профиля.
На внутренней панели двери имеются емкости и полочки для хранения расфасованных продуктов и напитков в бутылках. Для уменьшения теплопритока между корпусом шкафа и холодильной камерой проложена теплоизоляция. В холодильной камере имеется низкотемпературное отделение.
Холодильный агрегат, состоящий из компрессора, электродвигателя, испарителя, конденсатора и регулирующего устройства, представляет собой замкнутую сварную конструкцию, выполненную из цельнотянутых стальных труб. Агрегат заполнен фреоном-12.
Электрооборудование холодильника состоит из электродвигателя компрессора ЭД-23, пускозащитного реле РПЗ-23, предназначенного для запуска двигателя, автоматической защиты двигателя от токовой перегрузки, терморегулятора АРТ-2, поддерживающего в камере холодильника заданную температуру, патрона с электрической лампочкой и выключателя, предназначенных для освещения камеры.
Рис. 2 Электрическая схема холодильника Океан
| Ш − штепсельная вилка; | Р − реле пускозащитное; |
| ТР − датчик-реле температуры; | В − выключатель дверной; |
| М − мотор-компрессор; | Л − лампа накаливания |
Холодильник «Океан-3» КШ-180
| Тип холодильника | Компрессионный | Оттаивание испарителя холодильной камеры | Естественное |
| Количество камер | 1 | ||
| Общий объем, дм3 | 183 | Расход электроэнергии при температуре воздуха 25С, кВтч/сут | 1,31 |
| Объем низкотемпературной камеры, дм3 | 25,2 | ||
| Температура в низкотемпературной камере, С | -12 | Габаритные размеры (ВхШхГ), мм | 1175х560х600 |
| Потребляемая мощность, Вт | 150 | Масса, кг | 65 |
Холодильник ОКЕАН-3 КШ-180 однокамерный, предназначен для хранения в охлажденном и замороженном состоянии пищевых продуктов, охлаждения напитков и приготовления пищевого льда.
Холодильник ОКЕАН-3 выполнен в виде напольного шкафа и имеет металлическую внутреннюю камеру. В верхней части холодильной камеры помещается испаритель, образующий низкотемпературное отделение холодильника. Он закрывается дверцей, обеспечивающей, стабильность температуры в низкотемпературном отделении, служит для замораживания и хранения пищевых продуктов и приготовления пищевого льда. Под низкотемпературным отделением находится поддон для отекания талой воды, которая удаляется за пределы холодильной камеры по трубопроводу в поддон для сбора талой воды, установленный под холодильником.
Охлаждение продуктов в холодильнике осуществляется герметичным холодильным агрегатом. Система холодильного агрегата заполнена хладагентом R12 и минеральным маслом ХФ 12-16.
Для удобства пользования в холодильнике имеются съемные полки, регулируемые по высоте, полки и ячейки на панели двери, форма для льда, сосуды для овощей и фруктов, освещение и ограничитель открывания двери.
В холодильном агрегате применен компрессор ХКВ5-1ЛБМ, допускается изготовление холодильников с компрессором XКВ6-1ЛВN и пускозащитным реле РЗ-1-1. Терморегулятором служит прибор Т-110-1. Холодильник снабжен прибором полуавтоматического управления оттаиванием ТО-11.
Рис. 3 Электрическая схема холодильника Океан-3:
| М — компрессор; | В — дверной выключатель типа ДХК: |
| Р — пускозащитное реле; | Л — лампа накаливания типа РН 220-15-1: |
| Т1 — терморегулятор; | Ш — штепсельная вилка |
| Т2 — прибор полуавтоматического управления оттаиванием; |
Статья подготовлена по материалам книги «Холодильники от А до Я» С. Л. Корякин-Черняк
Всего хорошего, пишите to Elremont © 2006
Источник
Если завыл холодильник «океан-4»
начало истории здесь:
чуть больше недели выждал, и вот почему.
(погуглил, оказалось, это частая поломка для подобных холодильников. 3-5 лет и замена мотора вентилятора. смазывания хватает на 2-3 дня. но, кажется, я понял, в чём проблема, поэтому решил запилить отдельный пост — может кому-нибудь поможет сэкономить на замене моторчика)
уже на следующий день моторчик стал издавать звуки, похожие на писк летучих мышей: периодически резко отрывисто посвистывать.
я снял мотор и уже собрался, как и обещал, пойти купить новый за 3000 и извиниться перед мастером.
но тут мне на глаза попалось небольшое отверстие в верхней части моторчика. с обратной стороны — такое же, только закрытое пробкой (спереди пробка, видимо, выпала).
очистив зубочисткой набившуюся внутрь пыль, я добрался до какого-то наполнителя, похожего на минвату, только плотнее.
если разобрать моторчик, то видно, что посередине закреплена втулка, а вокруг всё забито этой «ватой». видно, что этот наполнитель слегка промаслен.
видимо, со временем, масло заканчивается и мотор начинает свистеть. смазка штока спасёт не надолго — нужно снова напитать маслом этот наполнитель.
в итоге я набрал в шприц машинного масла и капнул в каждое отверстие. масло впиталось, снова капнул. пока занимался своими делами, периодически подходил и добавлял по капле масла, пока оно не выступило вокруг втулки с внутренней стороны. промокнул излишки салфеткой, собрал как было.
уже больше недели тишина.

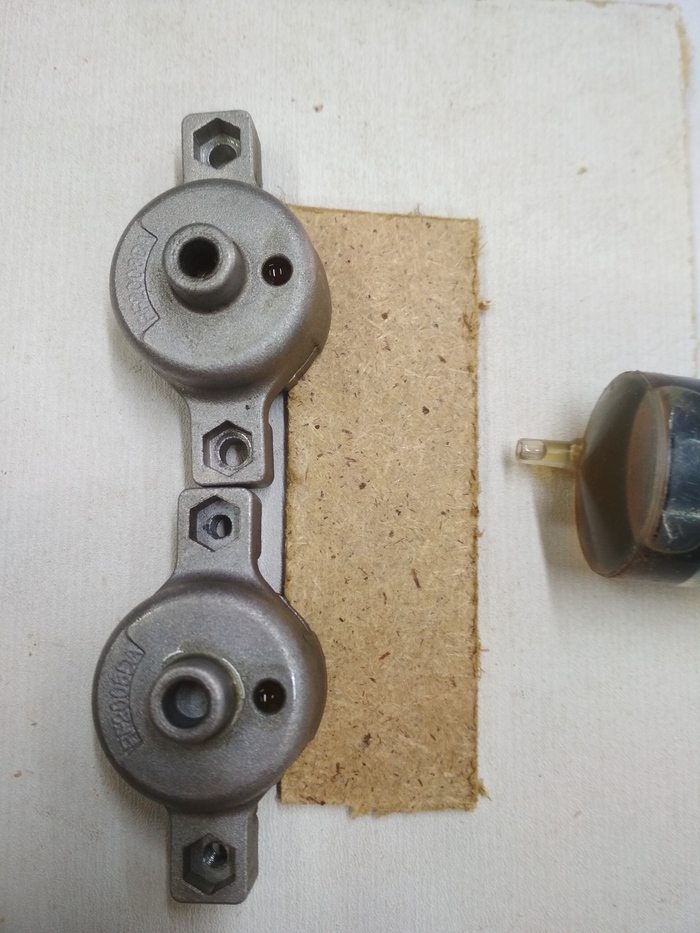

на фото разобранный мотор, в процессе смазки. справа видны эти отверстия. второе фото из сети — сам мотор в сборе.
надеюсь, кому-то будет полезно.
Найдены возможные дубликаты
@2.718, я очень рад, что все работает хорошо.
хочу добавить,что втулки делаются из пористого чугуна,поэтому масло должно быть максимально жидким,вроде трансформаторного. Густая смазка забивает поры,и в следующий раз смазать не получится.
Такие втулки разве не на сухую работают, а эта промасленная вата играет роль пыльника и виброгасителя?
Просто я имел ввиду, что на втулках и валу двигателя образовались задиры и скоро наступит момент, когда масло больше не сможет решать проблему.
Хотя, если на пару лет хватит и делать для себя, то неплохое решение.
Да и что я вообще докапался до этого поста и своей второй личности.
Ремонт нетбука Toshiba nb200 с помощь холодильника
Привет это моя история как Я ремонтировал нетбук при помощи холодильника и пельменей.
Мне на ремонт от тети достался нетбук Toshiba nb200-10z.
Картинка с Тырнета
Проблема в следующем. Зависает при загрузке биоса. Проще говоря он включается, появляется заставка «ТОШИБА» в низу экрана надписи «нажмите ф2» «нажмите ф12»
И все . дальше не чего не происходит. Можно нажать контрл+альт+делит и будет перезагрузка.
На нажатие клавиш F2 и F12 есть реакция, появляется надпись что щас зайдём в биос ну или покажем бут меню. Но этого не происходит и все замирает на совсем.
Первая мысль это отключить жёсткий диск. Это проще всего и иногда помогает. Эффекта это не дало, не чего не изменилось.
было решено сменить Планку памяти ОЗУ, отключить вифи модуль, отключить батарею.
Эффекта ровно ноль.

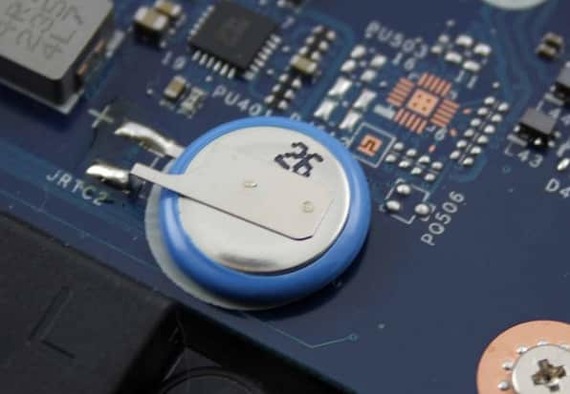

Значит нужно сбросить биос. Контактов под или рядом с озу для сброса биоса у нетбука не оказалось пришлось его разобрать ( заодно почистить и сменить термопрокладки, у него не оказалось термопасты). Меня ждало разочарование, батарея была припаяна к материнской плате вот так
Пришлось расчехлить свой паяльник. Это оказалось совсем легко. Мой 60 ватный с огромным медным жалом паяльник отпаял оба контакта за секунду, хотя я рассчитывал снять только один + , это тот который с верху.
Вот припаять обратно было сложнее и страшнее, но заняло секунд 5 . Я считаю что мне повезло. Так как паяю я редко и откровенно плохо.
Но это все равно мне не помогло. Нетбук все так же включался и зависал на заставке биоса.
Я очень расстроился что не смогу помочь тёте, говорят она очень любила свой маленький компьютер.
Но делать не чего, дальше Я бессилен
Выпаять биос засунуть его в программатор для меня слишком сложный квест.
Найти дамп этого биоса , прошить биос , и припаять обратно, вообще для меня нереально.
Платить профессионалам за него не кто не хотел. Я был его последней надеждой.
Я связан с компьютерами, но по большей части с программами. Но мне всегда было интересно что нибудь чинить или мастерить своими руками, мне это доставляет удовольствие. По этому Я тот самый родственник\друг которому несут всякую фигню в надежде на бесплатный ремонт. Я часто вижу дальних и не очень, родственников которые узнали что я могу установить виндовс. Но профессионально ремонтом техники не занимаюсь.
Я искал на форумах и просто в гугуле информацию по данной проблеме. Везде писали про прошивку биоса через программатор, но это не наш вариант. И я наткнулся на статью правда на английском что можно его заморозить в холодильнике и он включиться.
Я улыбнулся и вспомнил как мой знакомый «прогревал» видеокарту в духовке,в газовой духовке, предварительно обмотав пластиковые детали фольгой. Это было смешно и не много грустно.
После часа безуспешных поисков Я собрал нетбук и решил что сделать Я не чего не смогу и тетя будет грустить.
Но дурная мысль засунуть его в морозилку крутилась у меня в голове. Но меня останавливал вопрос ЗАЧЕМ !? Я знаю зачем и даже пару раз прогревал чипы на материнских платах от ноутбуков и это иногда помогает, жаль что не на долго.
Через пару часов Я засунул его в морозилку аккуратно положив на пельмени. Супруга спросила.
Я не знал что ответить и просто сказал
Через 10 минут Я достал нетбук, он был в пакете и был прохладным. Я поставил его на стол подключил батарею и зарядник. Батарею снял заранее решив что ей точно не стоит охлаждаться.
И чуда не произошло. Я представил как автор с форума ржёт надо мной,так же как Я смеялся над славиком который сжёг видеокарту.
Жена подошла и спросила
Я промолчал и потупил взгляд
Она улыбнулась и ушла на кухню.
Я затаил обиду на того парня с форума.
Мысль о том что Я не до конца охладил нетбук не давала мне покоя.
Жена уже уснула.
Я снял с нетбука батарею и жёсткий диск . Снова положил его на пельмени. На 30 минут.
Когда Я вытащил его из морозилки мне подумалось, а не умер ли экран или еще что нибудь от мороза?
Собрал Я его без особой надежды, точнее совсем без надежды. Во время ожидания было решено что Я занимаюсь фигнёй и наверняка лишь добил его. Но эксперимент надо было закончить да и собрать его надо было в любом случае.
Он включился, экран остался невредим. Но на нём как мне показалось образовался конденсат.
И знаете что !? Заставка биоса пропала через 2 секунды и началась загрузка Виндовс ХР. Я ООООчень удивился. Все загрузилось и работало как положено, это был шок. Через 15 минут решил что надо проверить и перезагрузить его. Нетбук снова завис на том же месте.
И снова пельмени, снова 20 минут ожидания. (нетбук для Деда мороза мать его)
И он снова заработал как положено, Я уже был готов к этому. Мной был скачен последний биос с официального сайта Тошиба и прямо из под винды нетбук получил новый биос. Правда не с первого раза так как Я забыл поставить батарею на место, а без неё программулина выдавала ошибку.
Ну вот и все, нетбук теперь работает в штатном режиме, прошел проверки и стресс тест через аиду64. Холодильник ему больше не нужен.
Вот такой вот странный ремонт при помощи Холодильника и пельменей.
Утром расскажу жене.
Для тех у кого похожая проблема с нетбуками Тошиба NB200\205 оставляю ссылки.
Биос — https://support.dynabook.com/support/viewContentDetail?conte. выбирайте любой но лучше v2.20. Это не официальный сайт но тут проще скачать. И есть разные версии.
Скачал — Распаковал — Запустил. Он сам выключиться через минуту.
Делайте только на свой страх и риск.
Я не ремонтёр и не писатель, просто решил поделиться с вами интересным ремонтом. И может кому то это поможет.
Ремонт воздушной заслонки холодильника LG
В общем в один прекрасный день стало понятно, что в верхней камере как-то потеплело. Холодильнику лет пять, модель какая конкретно не скажу, LG с ноуфростом.
Выглядит он так
Почитал форумы, попробовал разморозить, не помогло. Из отверстий в верхней камере не дует холодным воздухом, при этом в морозилке дует хорошо.
И полез я сначала вниз, в морозилку
За задней стенкой вентилятор, рабочий, крутится, справа от вентилятора воздушный канал наверх. За вентилятором испаритель. В общем здесь все нормально.
Хорошо, смотрим что у нас в верхней камере
Снимаем полочки, (отличный повод их помыть:) и откручиваем винтик
Не отковыривается. Снимаю плафончик, там второй винт
Пошло дело. Интересно что там в этом бугорке
Разбираю этот выступ
Отломалась воздушная заслонка и перекрыла воздушный канал из морозилки
Заслонкой управляет шаговый моторчик. Вероятно заслонка примерзла и мощности моторчика хватило сломать пластик в месте крепления
Склеил супер клеем с содой
И видосик как она работает
Ура, холод вернулся!
И теперь я знаю, что иногда жужжит в этом холодильнике 🙂
Про охреневших мастеров
Навеяло постом про перепрошивку стиралки). Вспомнился случай из моей практики, когда я работал выездным ремонтником бытовой техники. Дело было в штатах, делайте поправку в ценах.
Так вот, как-то раз вечером, уже порядком уставший, приехал я на ремонт механизма подачи льда холодильника (как было указано в заявке), который в двери устанавливается. Район дорогой, холодильник люксовый (built-in KitchenAid) Цены на них начинались тогда от $8000. Но не смотря на цену, у них был косяк с материнской платой, причём признанный заводом и бесплатно устраняемый в какой то период времени. Но не все владельцы об этом знали или просто игнорирлвали, потому что появлялся он только с возрастом и только если обесточить холодильник совсем, а не кнопкой изнутри. И дефект фатальный, он после этого уже не включался вообще совсем)
Я к тому моменту уже насмотрелся на них достаточно, к тому же буквально неделю назад чинил точно такой же. Клиент ещё такой, активный, в костюмчике, холеный белый мужичок лет 50, говорит много, че-то суетиться в телефоне попутно копается. А меня уже и на дежурную улыбку еле хватает, устал. И как только мы зашли в кухню, я всё понял и не церемонясь огорошил его тем, что ремонт будет стоить от $1000. Чемодан с инструментами даже на пол не поставил, ибо запчасти всеравно с собой нет. Что бы было понятней, поясню, что на гарантии ли агрегат и ремонтировался ли раньше, обязательно выясняется ещё по телефону до приезда. На счёт этого нас заверили что он не был, т.к. куплен с домом, который только построили. А значит контрольная плата родная и та самая бракованная. Мужик конечно прифигел и, за что я люблю американцев, высказался прямо, но без агрессии, обвинив меня чуть ли не в мошенничестве)
Что граблю честной народ без тени застенчивости в его же доме и что даже не подошёл к холодильнику, что бы делать такие громкие заявления!) Я тогда понял что тяжёлый день был не только у меня, улыбнулся и объяснил ему ценообразование и что ремонт механизма подачи льда выйдет врятли дороже $300, даже если он не ремонтопригоден и я поставлю новый, но вот что бы это сделать прежде придётся отремонтировать материнку. Он не поверил и сказав что таких профессионалов не бывает, что неисправность материнки с расстояния определяют и куда то пошёл)) Я даже не успел его начать отговаривать. Уж подумал он за пистолетом побежал)) Но через минуту вырубился свет на кухне и вся бытовая техника. Потом он включил питание обратно, подошёл к холодильнику, открыл дверь, нажал кнопку включения и конечно же холодильник ожидаемо не запустился, издав типичные «звуки смерти».
Но самое главное это реакция мужика, которая меня поразила и потому эта история помнится до сих пор). Этой сценой вполне можно было бы закончить какой-нибудь фильм)) Не поворачиваясь ко мне, смотря на моргающую ошибку на дисплее холодильника, озоряемый лишь светом из его открытой дверцы (после включения питания, свет то сам не включился на кухне) Он, откинув полу пиджака, сунул одну руку в карман, другой огладил волосы оставив её на голове и спокойно сказал не оборачиваясь:
— Если ты мне поможешь перетащить продукты в холодильник в гараже и не будешь надо мной ржать, накину сотку к чайвым.
