Оптоволоконный кабель по дну океана

Интернет на дне океана

Вся наша планета плотно опутана кабелями связи. 99% международных данных передаются по проводам, лежащим на дне океана. Они тянутся между континентами, обходя лишь Антарктиду, общая длина составляет около 1,2 млн км, число одних лишь гражданских проводов достигает почти 400 штук. Мы решили собрать самые интересные факты о завораживающем мире подводных кабелей.

Кабели-первопроходцы

Первый подводный кабель проложил изобретатель телеграфа Сэмюэл Морзе. Летом 1842 года ночью ученый поплыл на лодке с помощником и проложил первый подводный изолированный телеграфный кабель по дну Нью-Йоркской бухты. Из-за отсутствия достаточной гидроизоляции первые опыты были неудачными, пока в 1847 году немецкий инженер Вернер фон Сименс не предложил делать изоляцию из растительной смолы — гуттаперчи.

Первый трансатлантический телеграфный кабель весил 550 кг/км, состоял из семи медных проводов, покрытых тремя слоями гуттаперчи и оболочкой из железных канатов. Его пытались проложить в 1857 году, соединив Старый и Новый свет, однако из-за разрыва 4500-километрового кабеля попытку пришлось отложить на год.

16 августа 1858 года королева Великобритании Виктория и президент США Джеймс Бьюкенен обменялись поздравительными телеграммами. 103 слова английской королевы передавались в течение 16 часов — из-за огромной емкости и сопротивления длинного кабеля. Вскоре он пришел в негодность. К 1919 году работающих кабелей было уже 13, большинство принадлежало Великобритании.

Первый трансатлантический телефонный кабель заработал в 1956 году, он соединил шотландский курорт Обан и канадский город Кларенвилл на острове Ньюфаундленд. За первые сутки было совершено свыше 700 звонков по каналам Лондон — США и Лондон — Канада.

Первый трансатлантический телефонный кабель с использованием оптического волокна, TAT-8, был проложен в 1988 году. С тех пор количество действующих кабелей возросло до 375, всего проложено 396 кабелей.

Самый-самый кабель

Самый высокопроизводительный в мире кабель — Marea. Он был проложен совместно тремя гигантами: Microsoft, Facebook и Telxius в 2017 году. Кабель выходит из американской Вирджинии, проходит по дну Атлантического океана на глубине более 3 км и уходит в испанский Бильбао. Протяженность Marea составила более 6600 км, масса — около 4650 т. Его пропускная способность — 160 Тбит данных в секунду, что в 16 млн раз больше, чем средняя скорость обычной домашней интернет-линии, это эквивалентно 71 млн одновременных просмотров потокового видео высокой четкости.

Кабель Marea «закинут» в океан с расчетом на будущее: по прогнозам исследователей, к 2020 году число пользователей интернетом вырастет почти в два раза и достигнет 5 млрд человек. Именно кабель из Бильбао обеспечит удобный трафик новым потребителям виртуальной реальности из стран Африки, Азии и Ближнего Востока.

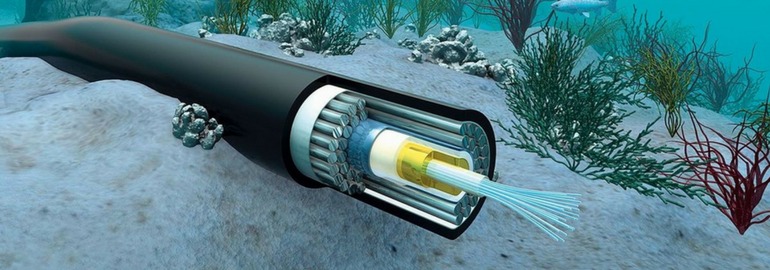

Marea состоит из восьми пар оптоволоконных кабелей, защищенных медью, пластиком и водонепроницаемым покрытием. На большей части пути кабель лежит на дне океана, а рядом с берегами закопан под землю, чтобы его не порвали корабли. Наибольшая глубина прокладки кабеля Маrеа — 5181 м, ожидаемый срок службы, как и у всех оптоволоконных проводов, — 25 лет.

Что угрожает кабелям?

Кабелям угрожают корабли, рыбацкие сети, природные катастрофы и даже акулы: по непонятным причинам хищные рыбы любят жевать провода. Защищаясь от их атак, крупные компании, такие как Google, покрывают свои коммуникации слоем защитного кевлара. Толщина трансатлантических кабелей неодинакова: чем ближе к поверхности, тем толще защитная оболочка, чтобы выдержать потенциальные повреждения от судоходства. На мелководье выкапываются траншеи, куда зарывают кабели. На большой глубине диаметр кабеля — всего 17 мм, толщиной с маркер.

Иногда кабели выходят из строя по причине природных катастроф. Например, в 2012 году ураган «Сэнди» повредил большинство кабелей, находящихся в Нью-Йорке и Нью-Джерси, которые являются основными точками выхода кабелей на берег. В итоге интернет-соединение между Северной Америкой и Европой отсутствовало в течение нескольких часов.

Кабели не так просто перерезать, но иногда это происходит. В 2013 году в Египте, недалеко от Александрии, были задержаны несколько злоумышленников в аквалангах. Выяснилось, что они намеренно перерезали подводный кабель длиной 20 000 км, соединяющий три континента. Скорость интернет-соединения в Египте упала на 60%, затем линию восстановили.

Кабель в помощь трейдерам

Почему так важно, чтобы кабель был высокоскоростным? Потому что скорость передачи информации в наш век эквивалентна богатству. С тех пор как на фондовых биржах были введены автоматизированные системы торговли, а сделки стали совершать компьютеры, время для принятия решения уменьшилось до микросекунд. Это потребовало увеличения скорости связи на доли секунды. Американская компания Hibernia Atlantic инвестировала $300 млн в прокладку нового кабеля Hibernia Express между Лондоном и Нью-Йорком. Благодаря его запуску в 2015 году задержка в операциях теперь составляет 58,95 миллисекунд.

Кабель — находка для шпиона

Когда еще не было современных оптоволоконных кабелей, прослушать информацию было элементарной задачей для шпионов. В разгар холодной войны в Охотском море американцы в течение десяти лет, с 1971 года по 1981 год прослушивали советскую подводную линию связи. Русские офицеры даже не пытались шифровать секретную информацию, так как им казалось, что в территориальных водах СССР достаточно датчиков и оборонных сенсоров, чтобы ни один враг близко не подошел. О том, что специальная подводная лодка Halibut добралась до кабеля, установила на него гигантское прослушивающее устройство и регулярно собирала записи в течение долгих лет, стало известно благодаря сотруднику АНБ Рональду Пелтону уже в 1980 году, и прослушка была демонтирована.

Сейчас, во времена толстых и защищенных оптоволоконных проводов, прослушка также возможна. Эдвард Сноуден рассказывал о том, как британские и американские спецслужбы «прослушали» более 200 кабелей в рамках обширного шпионского проекта. По данным The Guardian, британское разведывательное агентство GCHQ ежесуточно перехватывает данные в масштабах, эквивалентных 192 Британским библиотекам.

Конкуренция в мире кабелей

С лидерством США в подводном мире кабелей пытается поспорить Китай, а вернее, конгломерат Huawei Technologies, который занимается созданием по всему миру инфраструктуры связи нового поколения 5G. На сегодняшний день в копилке Huawei Technologies почти 100 подводных кабелей по всему миру. В 2018 году китайская компания закончила модернизацию морского оптоволоконного кабеля длиной 11 500 км из Португалии в ЮАР, и амбиции и возможности китайцев только растут. Многие страны после шпионского скандала заинтересованы в безопасных информационных путях и не доверяют американским компаниям.

Карта кабелей

Проект TeleGeography отслеживает прокладку кабелей с 1999 года и поддерживает постоянно обновляемую карту кабелей, которая наглядно демонстрирует вмешательство человека в мир океанов. На сегодняшний день с волокно-оптическими кабелями не могут тягаться ни вышки сотовой связи, ни спутники. Отправка сообщений в космос и обратно занимает слишком много времени, а сотовая связь часто выдает помехи, зато оптические волокна идеально передают информацию почти со скоростью света.

Источник

Облака в океане, или Краткий экскурс в жизнь подводных кабелей

25 сентября 1956 года был введен в эксплуатацию первый трансатлантический телефонный кабель. Перед вами небольшой FAQ на тему того, почему Интернет и по сей день живет не в небе, а под водой.

Почему телекоммуникационные компании не используют спутники вместо кабелей?

Спутники отлично подходят для некоторых целей: их можно использовать для той местности, где ещё нет оптоволоконных кабелей, плюс они могут транслировать информацию из одной точки в несколько других.

Однако для поразрядной передачи данных нет ничего лучше, чем оптоволокно. Такие кабели могут передавать большие объёмы данных с меньшими затратами.

Сложно точно узнать объёмы международного трафика, проходящего через спутники, но можно точно сказать, что эти объёмы крайне малы. Статистика, опубликованная Федеральной комиссией по связи США, указывает, что на спутники приходится лишь 0,37% всех международных мощностей США.

Хорошо, а что насчёт моего смартфона, он же использует беспроводной обмен данных?

Когда вы используете телефон, то передаёте данные беспроводным методом только до первой вышки связи, которая передаёт данные уже наземным или подводным путём.

Сколько всего подводных кабелей?

В начале 2017 года насчитали около 428 рабочих подводных кабелей по всему миру. Число постоянно меняется, так как подключают новые кабели и списывают старые.

Как они работают?

Современные подводные кабели используют, как мы уже сказали выше, оптоволоконные технологии. Электрический сигнал превращается в свет, излучаемый микролазерами, и передается на высоких скоростях по волокну к приемнику на другом конце, который, в свою очередь, преобразует свет обратно в электрический сигнал.

Они толстые?

Сам кабель с учетом обмотки толщиной примерно с поливальный шланг. А толщина внутренних элементов кабелей, через которые передаётся сигнал, сравнима с человеческим волосом.

Внутренние волокна кабеля покрыты несколькими слоями изоляции и защитного материала. Те участки кабелей, которые пролегают в прибрежной зоне, покрывают дополнительными слоями для повышения прочности.

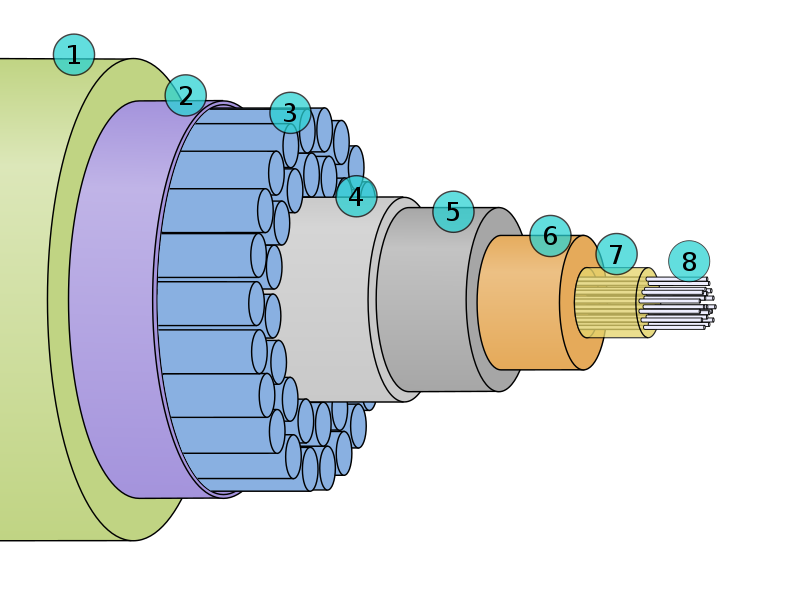

Подводный кабель в разрезе: 1. полиэтилен; 2. «майларовая» лента; 3. скрученная стальная проволока; 4. алюминиевая водоизолирующая перегородка; 5. поликарбонат; 6. медная или алюминиевая труба; 7. гидрофобный заполнитель; 8. оптические волокна. Спасибо Wikipedia

Кабели действительно лежат прямо на дне океанов?

Да. Ближе к береговой линии их укладывают под грунтом, чтобы избежать повреждений, собственно поэтому их и не видно на пляжах.

Разумеется, кабели должны прокладываться в наиболее безопасных зонах морского дна, где нет разломов, мест рыболовного промысла, участков для сброса якорей кораблями и прочих опасностей для кабеля. Компании, занимающиеся прокладкой подводных кабелей, открыто сообщают о том, где расположены кабели, чтобы уменьшить вероятность их непреднамеренного повреждения.

Их едят акулы?

Повреждения кабелей акулами — один из мифов СМИ. Это стало популярной темой для статей после того, как в прошлом акулы пару раз «напали» на кабель. На сегодняшний день они не являются основной угрозой для кабелей. Тем не менее кабели часто повреждаются, в среднем более 100 раз в год. Вы редко слышите о повреждениях из-за того, что многие компании, работающие в этой сфере, используют подход «безопасность в цифрах»: до тех пор, пока кабель не будет восстановлен, тот поток данных, который он должен был обслуживать, будет распределён между другими кабелями.

Какова общая длина всех кабелей?

По состоянию на 2017 год общая длина всех действующих кабелей составляет около 1,1 миллиона километров.

Некоторые кабели очень короткие: кабель компании CeltixConnect, соединяющий Ирландию и Великобританию, протянут всего на 131 километр. Другие же кабели могут быть невероятно длинными, например, кабель Asia America Gateway, длина которого составляет 20 000 километров.

Карту-то дайте

Почему между одними странами много соединений, а между другими их вообще нет?

Давайте для начала обратимся к цитате Генри Дэвида Торо:

Наши изобретения обычно похожи на привлекательные игрушки, которые отвлекают наше внимание от действительно важных вещей. Мы спешим строить магнитный телеграф от штата Мэн до Техаса, однако, возможно, Мэн и Техас не имеют никаких важных данных, которые нужно было бы передавать через этот телеграф.

Европа, Азия и Латинская Америка постоянно обмениваются большим количеством данных с Северной Америкой. Из-за того, что Австралия и Латинская Америка данными в таких количествах не обмениваются, между ними и нет никаких кабелей. Зато если кабели появятся, мы будем знать, что там происходит что-то интересное 🙂

Кому принадлежат кабели?

Традиционно кабели принадлежали телекоммуникационным агентствам, которые формировали консорциум из тех, кто заинтересован в использовании кабелей. В конце 90-х годов прошлого столетия приток новых компаний создал большое количество частных кабелей, мощности которых продавались их пользователям.

На сегодняшний день существуют и частные, и принадлежащие консорциумам кабели. Самое большое изменение в организации передачи данных через кабели произошло в типе компаний, занимающихся этим.

Поставщики контента, такие как Google, Facebook, Microsoft и Amazon — главные инвесторы в кабельный бизнес. Объём мощности, развёрнутый частными операторами вроде поставщиков контента, превысил за последние годы тот объём мощности, который обеспечивали операторы интернет-магистралей.

Кто использует эти кабели?

Вы, например. Пользователи мощностей подводных кабелей — разные люди и компании, правительства, операторы сотовой связи, транснациональные корпорации и поставщики контента. Любой человек, который вышел в Интернет, уже пользуется подводными кабелями, независимо от устройства.

Какие объёмы информации они могут передавать?

Пропускная способность у всех кабелей разная. Новые кабели могут пропускать больший объём данных, чем те, которые были проложены 15 лет назад. Готовящийся к эксплуатации кабель MAREA сможет передавать данные со скоростью 160 терабит в секунду.

Существует два основных способа измерения пропускной способности кабеля:

• потенциальная пропускная способность — это вся пропускная способность, которую можно получить, если установить всё необходимое оборудование на обоих концах кабеля. Эта метрика является наиболее цитируемой в СМИ;
• реальная пропускная способность фиксируется во время работы кабеля. Владельцы кабелей редко покупают дополнительное оборудование, чтобы обеспечить максимальную пропускную способность. Это дорого. Поэтому мощность кабелей увеличивается постепенно, в зависимости от потребностей пользователей.

Facebook и Google испытывают и запускают свои спутники и дроны. У кабелей всё ещё есть будущее?

Обе эти компании инвестируют в эти проекты для того, чтобы обеспечить подключение к интернету в менее развитых частях планеты, где выход в Интернет ограничен либо его нет вообще. Они пока что не планируют использовать спутники и дроны как замену подводным кабелям.

Facebook и Google продолжают финансировать прокладку оптоволоконных кабелей. Например, обе компании инвестируют средства в проект Pacific Light Cable Network.
